如何展开VOCs在线监测设备的选型与系统评估（三）

随着挥发性有机化合物（VOCs）污染预防和控制的不断发展，大气中VOCs的在线监测已成为污染源管理的重要手段。许多省市开展了初步工作，并取得了一些进展。为了帮助地方政府在国家和地方各级执行相关行业的大气污染物排放标准中的VOCs监测要求，《大气VOCs在线监测系统评估指南》（以下简称“指南”）总结了上海和深圳等城市的大气污染发展情况。挥发性有机化合物在线监测评估的一些经验，形成了大气挥发性有机化合物在线监测系统的评价框架和基本方法，指导地方政府开展相关工作。

相关链接：

如何展开VOCs在线监测设备的选型与系统评估（一）

如何展开VOCs在线监测设备的选型与系统评估（二）

大气VOCs在线监测系统评估工作指南

案例

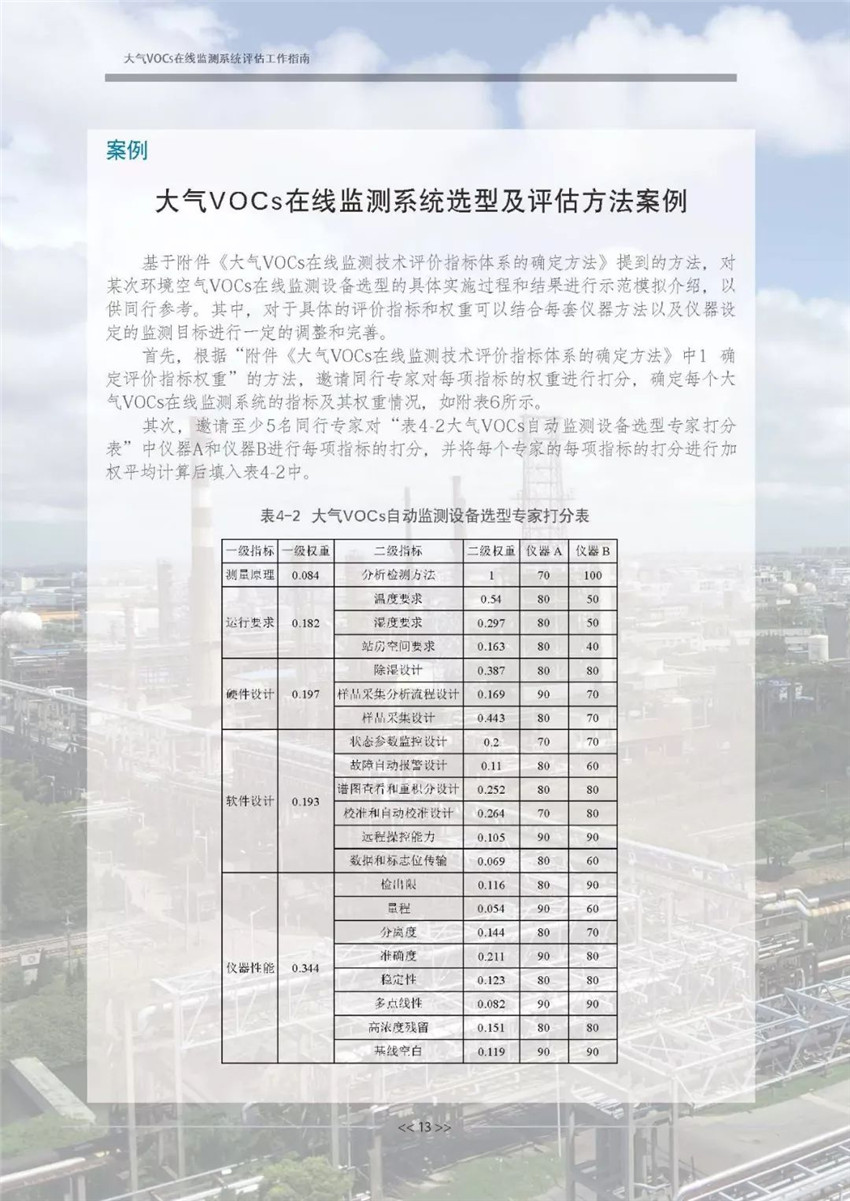

大气VOCs在线监测系统选型及评估方法案例

基于附件《大气VOCs在线监测技术评价指标体系的确定方法》提到的方法，对某次环境空气VOCs在线监测设备选型的具体实施过程和结果进行示范模拟介绍，以供同行参考。其中，对于具体的评价指标和权重可以结合每套仪器方法以及仪器设定的监测目标进行一定的调整和完善。

首先，根据“附件《大气VOCs在线监测技术评价指标体系的确定方法》中1确定评价指标权重”的方法，邀请同行专家对每项指标的权重进行打分，确定每个大气VOCs在线监测系统的指标及其权重情况，如附表6所示。

其次，邀请至少5名同行专家对“表4 2大气VOCs自动监测设备选型专家打分表”中仪器A和仪器B进行每项指标的打分，并将每个专家的每项指标的打分进行加权平均计算后填入表4-2中。

大气VOCS在线监测系统评估工作指南

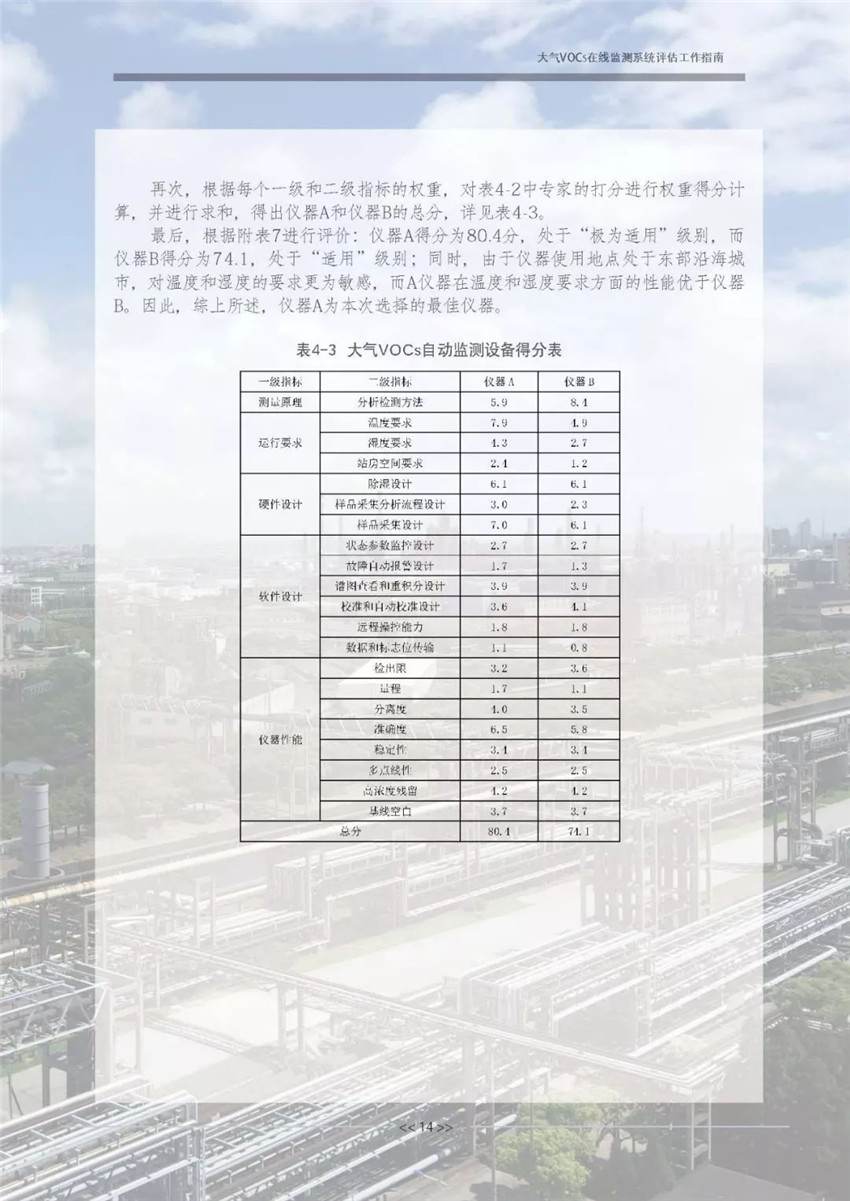

再次，根据每个一级和二级指标的权重，对表4 2中专家的打分进行权重得分计算，并进行求和，得出仪器A和仪器B的总分，详见表4-3。

最后，根据附表7进行评价:仪器A得分为80.4分，处于“极为适用”级别，而仪器B得分为74.1,处于“适用”级别;同时，由于仪器使用地点处于东部沿海城市，对温度和湿度的要求更为敏感，而A仪器在温度和湿度要求方面的性能优于仪器B。因此，综上所述，仪器A为本次选择的最佳仪器。

5 大气VOCs在线监测系统相关要求

以上章节所提到各项主要评价参数与指标均器满足一定的要求以保证监测质量。本章主要介绍了监测站点的建设、采样系统、设备的运行与维护过程所需满足的要求，并对监测人员培训要求提出了一些建议。

5.1系统建设要求

5.1.1站点建设要求

●仪器空间要求:仪器系统应有一定集成度，为便于野外的使用，占地面积应小于2 m?。●工作条件要求:仪器应能在(1)环境温度: 15°C~35C; (2)相对湿度:不大于85%; (3) 大气压: 80kPa~106kPa; (4) 供电电压: AC (220士22) V或(360士36) V，(50士1) Hz条件下正常运行。

●配套设施要求: 配套的零气，氢气和氮气，可以采用气体发生器或钢瓶气提供，以便捷且稳定地提供气体;提供的氮气纯度应大于99.999%，提供的氢气纯度应大于9999%，提供的零气纯度应大于99.9%。

5.1.2采样系统要求

●采样装置可参考《环境空气气态污染物(SO2、 NO2、 0、C0)连续自动监测系统技术要求及检测方法》(HJ654) 中的要求设置。

●采样装置应连接紧密，避免漏气。采样装置总管入口应防止雨水和粗大的颗粒物进入，同时应避免鸟类、小动物和大型昆虫进入。采样头的设计应保证采样气流不受风向影响，稳定进入采样总管。

●采样装置的制作材料，应选用不与被监测有机物发生化学反应和不释放有干扰物质的材料。一般以聚四氟乙烯或硼硅酸盐玻璃等为制作材料。

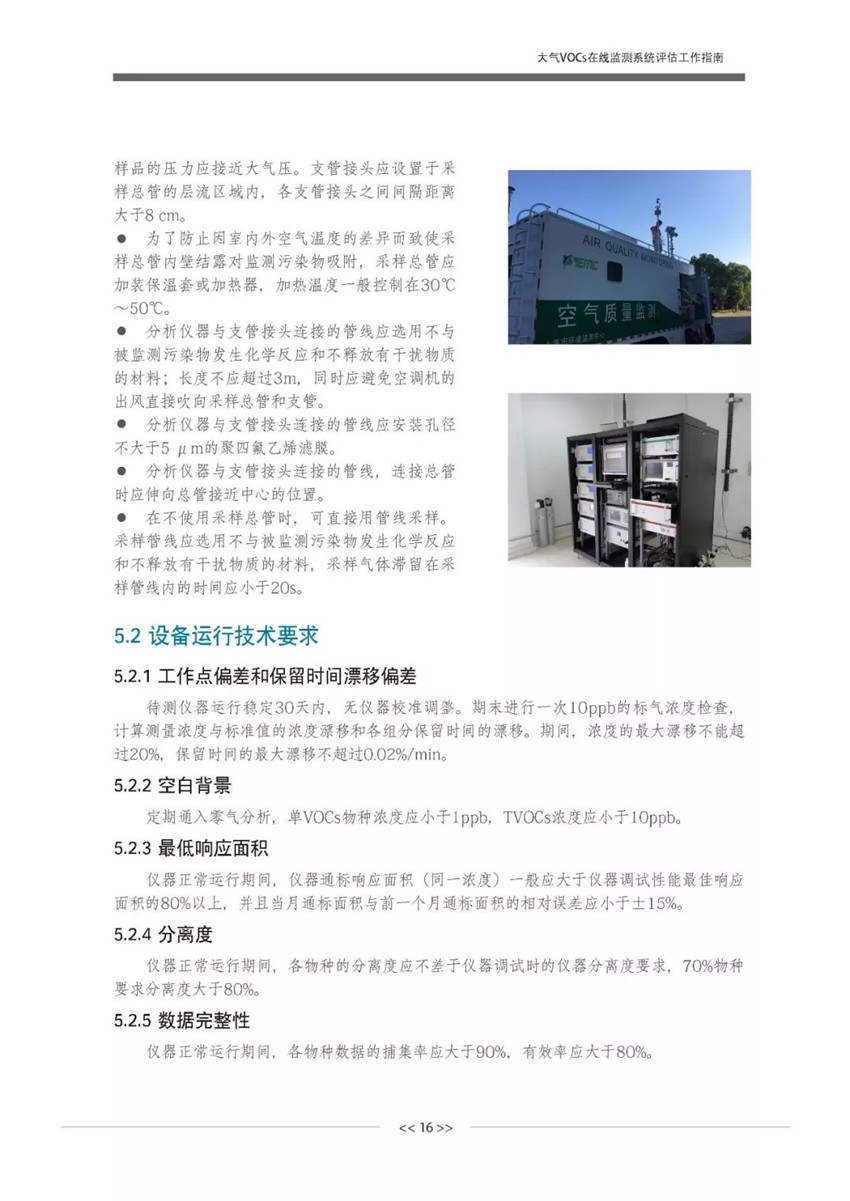

●采样总管内径范围在1.5cm~ 15cm,总管内的气流应保持层流状态，采样气体在总管内的滞留时间应小于20s，同时，所采集气体
