HJ 38-2017 固定污染源废气非甲烷总烃连续监测系统检测方法 二

HJ 38-2017《固定污染源废气非甲烷总烃连续监测

系统技术要求及检测方法》

Specifications and test procedures for nonmethane hydrocarbons

continuous emission monitoring system in stationary sources

(发布稿)

本电子版为发布稿。请以中国环境出版集团出版的正式标准文本为准。

20 18-12- -29发布  2019-07-01实施

生态环境部 发布

7.1.3.5 24 h漂移

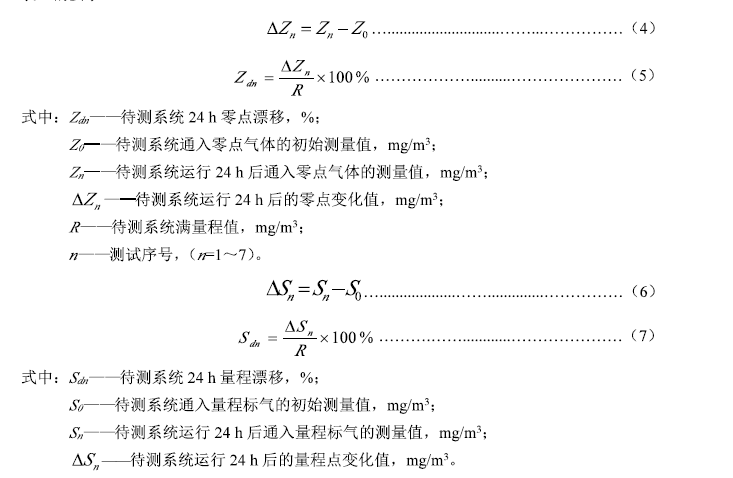

待测系统运行稳定后，通入零气，记录零点稳定示值为Zo;然后通入量程标气，记录稳定示值Soo通气结束后，待测系统连续运行24h (期间不允许任何校准和维护)后分别通入同一浓度零气和量程标气重复上述操作，并分别记录稳定后示值。按公式(4) ~ (7)计算待测系统的24h零点漂移2a和24h量程漂移So然后可对待测系统进行零点和量程校准(如果不校准可将本次零点和量程测量值作为NMHC-CEMS运行24h后零点和量程漂移测试的初始值Z和So)。重复上述测试7次，全部24h零点漂移值2g和24 h量程漂移Sa均应符合表3的要求。

7.1.3.6环境温 度变化的影响

a)待测 系统在恒温环境中运行后，设置环境温度为( 25士1) C，稳定至少30 min,记录标准温度值to,通入零点气体，记录待测系统示值Zo;通入量程标气，记录待测系统示值Mv;

b)缓慢调节 (升温速率或降温速率≤1C/min，以下相同)恒温环境温度为(35士1)C，稳定至少30 min,记录标准温度值t/,分别通入同-浓度零点气体和量程标气，记录待测系统零点示值Z/和量程示值M/;

c)缓慢调节恒温环境温度为 (25士1) C，稳定至少30 min,记录标准温度值t2,分别通入同一浓度零点气体和量程标气，记录待测系统零点示值Zz和量程示值Mz;

d)缓慢调节恒温环境温度为 (15士1) C,稳定至少30 min,记录标准温度值t3,分别通入同一浓度零点气体和量程标气，记录待测系统零点示值Zz和量程示值Ms;

e) 缓慢调节恒温环境温度为(25士1) C，稳定至少30 min, 记录标准温度值t,分别通入同一浓度零点气体和量程标气，记录待测系统零点示值Z.和量程示值M;

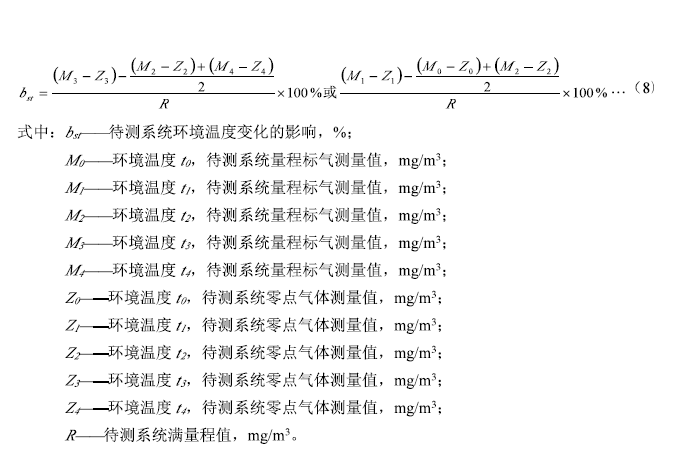

f)按公式(8) 计算待测系统环境温度变化的影响b.sr,应符合表3的要求。

7.1.3.7 进样流量变化的影响

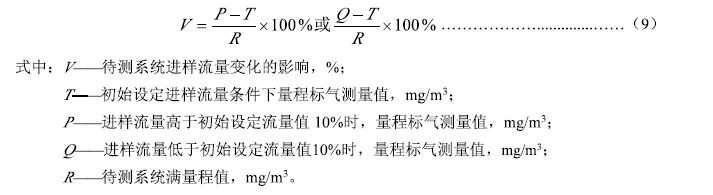

待测系统运行稳定后，按照初始设定进样流量，通入量程标气，稳定后记录待测系统示值7;调节待测系统进样流量高于初始设定流量值10%，通入同一-浓度标准气体，稳定后记录待测系统示值P;调节待测系统进样流量低于初始设定流量值10%，通入同一浓度标准气体，稳定后记录待测系统示值Q。按公式(9)计算待测系统进样流量变化的影响V,重复测试3次，平均值应符合表3的要求。

7.1.3.8供电电压变化的影响

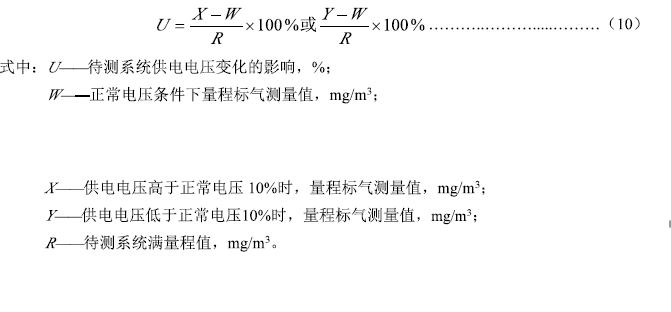

待测系统运行稳定后，在正常电压条件下，通入量程标气，稳定后记录待测系统示值W:调节待测系统供电电压高于正常电压值10%，通入同- -浓度标准气体，稳定后记录待测系统示值X;调节待测系统供电电压低于正常电压值10%，通入同一浓度标准气体，稳定后记录待测系统示值Y。按公式(10)计算待测系统供电电压变化的影响U,重复测试3次，平均值应符合表3的要求。

7.1.3.9 氧气的影响

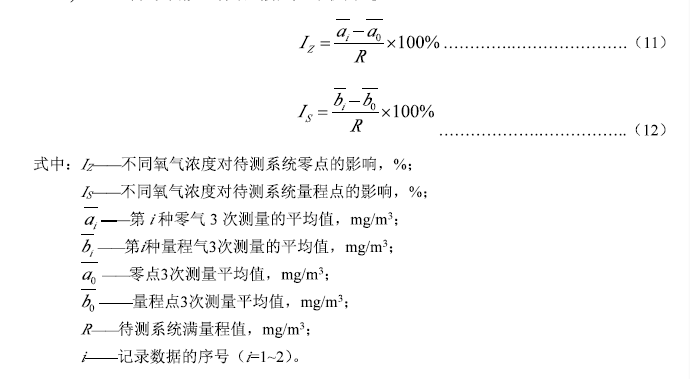

在零点和量程点处检测氧气对氢火焰离子化检测器的影响。待测系统运行稳定后，首先记录系统零点示值ao和量程点的示值bo;通入规定浓度的量程气(丙烷标气浓度为(50%~ 80%)满量程值)，记录待测系统示值a、b;其中量程气e)和河用稀释方法获取。零气、量程气体按.上述操作重复测试3次，按公式(11)、 (12) 计算待测系统在零点和量程点的影响12z和Is,均应符合表3的要求。

零气:

a) 高纯氮气(示值为ao)

b) 10%氧气 (背景气氮气，示值为a)

c) 20%氧气(背景气氮气，示值为a2)量程气:

d) 丙烷(背景气氮气，示值为bo)

e) 10%氧气+丙烷(背景气氮气，示值为b)

f) 20%氧气+丙烷 (背景气氮气，示值为b2)

7.1.3.10 响应因子

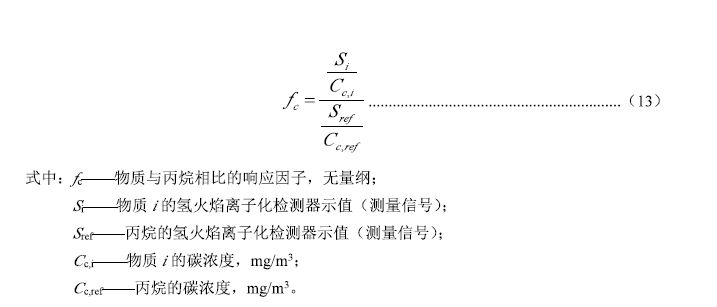

待测组分与丙烷之间进行比较以获得相对质量响应因子。按式(13) 计算，各组分标气浓度与丙烷体积浓度- -致， 浓度值为量程的50%~ 80%之间，各组分响应因子须符合表3的要求。

7.1.3.11 转化效率

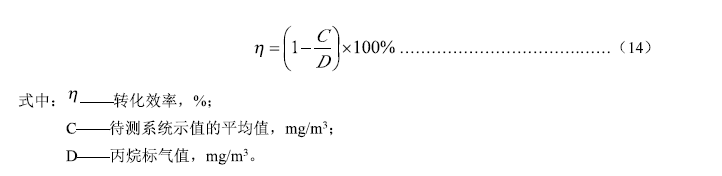

待测系统运行稳定后，进行零点和量程校准。通入浓度为(50%~-80%) 满量程值的丙烷标准气体，待示值稳定后连续测量3次，取平均值，按公式(14) 计算待测系统的转化效率，应符合表3的要求。

7.1.3.12平行性

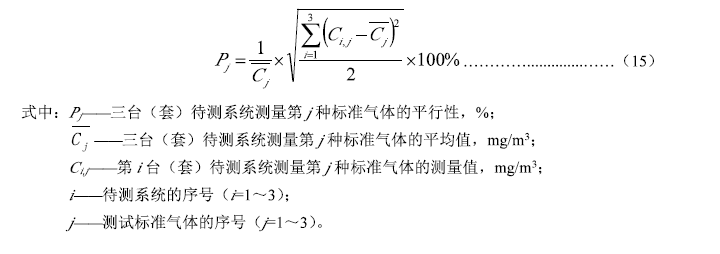

三台(套)同型号待测系统运行稳定后，分别进行零点和量程校准。依次向三台(套)待测系统通入浓度为( 20%~ 30%)满量程值、(40%~ 60%)满量程值、(80%~90%) 满量程值3种标准气体，示值稳定后分别记录三台(套)系统通入3种浓度标准气体的测量值。按照公式(15)分别计算通入每种浓度标准气体三台(套)待测系统测量值的相对标准偏差即为待测系统的平行性，其最大值应符合表3的要求。
