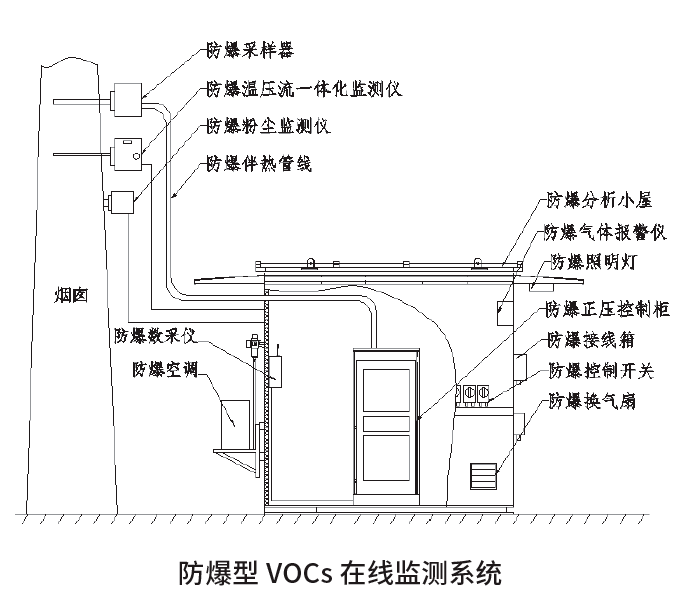

防爆型VOCs在线监测系统的选型和安装

昨天，麦越分享了vocs在线监测系统防爆型式有哪些？今天我们分享一下防爆型VOCs 在线监测系统的选型和安装：

防爆型VOCs在线监测系统的选型和安装有哪些要求呢？

防爆VOC在线监测系统的选择是在爆炸性气体环境中应用VOC在线监测设备的首步。但是，由于许多公司在实际操作中没有仔细检查设备，湿度计，因此诸如压力变送器之类的设备通常由24V供电。一些技术人员认为，这些安全的电源设备是安全的，可以将其直接用于爆炸性环境中。也有一些公司没有明确分类爆炸性环境。在选择设备时，技术人员会遇到不清楚的定义，因此他们不会去现场调查，也不会经常将可能形成爆炸性环境的地方视为安全环境。

对于上述现象，企业应引起足够的重视。根据“爆炸性环境第14部分：危险场所的分类”（GB 3836.14-2014），应划分不同的区域。技术人员应充分考虑选择安装在不同区域的电气设备。该区域的危险等级。用于危险区域的电气设备确保选择具有防爆证书的产品，防爆标志应能够与使用区域相对应。

目前，仍然有许多公司对防爆VOC在线监控系统以及不正确的安装和使用不甚了解.防爆设备的安装不同于普通的电气设备，稍有疏忽会轻易造成安全隐患.例如，设备安装人员通常可以省去麻烦，拆下防爆采样器接线盒中的橡胶密封圈和其他组件;安装防爆接线盒盖时，请故意安装一些螺栓.这些操作似乎可以节省时间并且易于操作，但是实际上它们大大降低了设备的防爆性能并容易造成安全隐患.特别是在安装平台组件和设备时，必须预先预测周围环境是否存在危险.例如，在烟道外壁上打孔并焊接和安装法兰管之前，有必要确认烟道中是否存在VOC危险气体，并在开始工作时采取适当的保护措施，例如可燃气体检测，更换N2等.将电缆连接到平台的各个组件时，选择合适直径的电缆，并进行铠装或将电缆插入具有一定强度的保护装置中，例如防爆挠性管，钢管，线槽等..不合格的构造会导致某些电气设备失去原有的防爆性能.因此，正确的安装和操作是确保防爆电气设备正常运行的必要条件之一.企业要注意对相关人员的培训.所有相关操作应按照《爆炸性环境第15部分：电气设备的设计，选择和安装》（GB 3836.15—2017）的规定进行..

对于防爆电气设备的选型与安装，很多朋友还没有弄清楚，今天，小编拿出私藏的的国家标准~~~与大家共享。

前言

《爆炸性环境)分为以下部分。

第1部分,设备 通用要求:

第:部分:山圆保外壳"I”保护的设备，

第3部分:由增安型”。"保护的设备:

第4部分:由本质安全型”保护的设备。

第5部分由正压外党"p”保护的设备:

第6部分由油浸型”o”保护的设备:

第7每分由充砂型"q保护的设备:

第8部分:由"n”型保护的设备:

第9部外:由绕封型”m"保护的设备:

第11部分:气体和燕气物质特性分类 试验方法和数据:

第138邮分,设各的修理.检修.修鼠和改造:

第14部分,与所分类量骨 性气体环境。

第15邮分:电气装置的设计.选里和安装:

第16邮分:电气装置的检查与军护:

第17部分。正医房间或建筑物的结构和使用:

第18都分,本盾安全电气系统，

第19部分:现场总战本厨安全限2(F510);

第20部分:设备保护规则(EPL)为Gn极的设备:

第21部分,设备生产质量体果的应用:

第22部分.光锡射设备和传输系统的保护折面:

- -第23事分,用于瓦斯和/成型空环境的1费EPL Ma细设备。

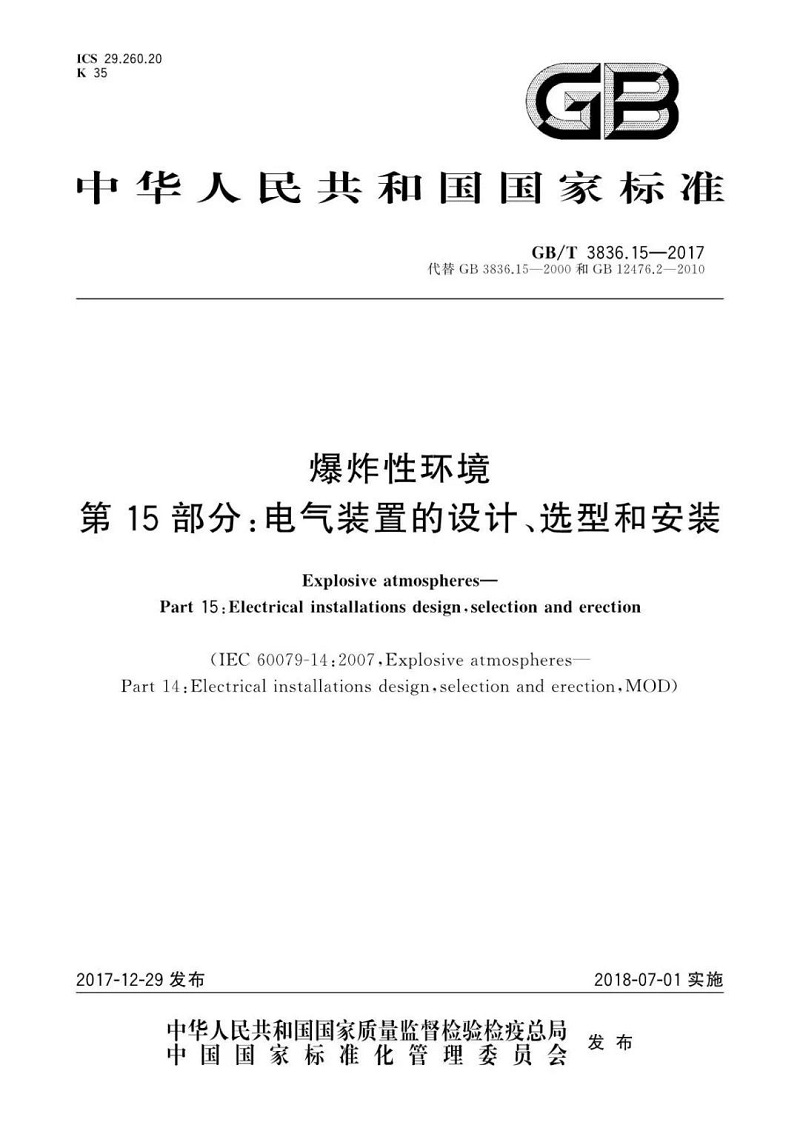

本部分为爆炸性环境)的第15部分。

本部分按照GB/T 1.1- 2009给出的规则起草。

本部分代告(B 8B6.15- 2008爆炸性 气体环境用电气设备第 15部分龙险场所电气安装(煤矿院

外))和Gn 12478.2- -2010% 可燃性粉空环境用电气设备第2部分，选型和安管》。 与GB 383.15- 2000

和GB 12476.2- 2010 相比,本次修订的主要堂化有。

.增加了一些术语:有能力的机构(见.1.1).区城(见3.2.51.0区(见3.2.6).1区(见3.2.7).2区

(见3.2.8).国理外壳(见3.3) .增安型(见3.01.本质安全型"”(见3.51).电隔离(见3.5.3).本

盾安全电路(见3.5.5),本盾安全电气系统(见3.5.6).本盾安全分支电路(见3.5.7)。正压外壳

型(见1.7).n"型(见3.8).油授型(见1.91,充砂盟"n"(见3.101.医打型"m"(见11).供电眉

统(见3.13) .设备(见3.10);

-标准名称“爆炸性气体环境”改为“爆炸性环境”.将爆炸性气体环境和爆炸性粉尘环境合二为一:

引入了设备保护级则(EPL)的概念(见用录Dr时从业人员的资质进行了规定(见附录F)。

增加了超声波辐射设备。光脑时设备的选型和安装要求(见5.7.5.8和6.8) .

爆炸性环境

第15部分:电气装置的设计、选型和安装

1范围

《爆炸性环境)的本部分规定了与煤炸性环境相关的危险场所内电气装置的设计、选型和安装的具体要求。

当设备需要符合其他环境条件要求，如防水、防腐蚀时,需要采用其他的保护方法。采用的保护方法不应对外壳的完整性产生不利影响.

本部分的要求仅适用于在正常或接近正常的大气条件下使用的设备。对于其他条件.可能需要附

加预防措施。例如,大多数可燃性材料和通常视为不可燃的多数材料在富氧条件下可能会剧烈的燃烧。

在极端温度和压力下使用的设备可能也需要其他预防措施。这些预防措施不属于本部分的内容.

这些要求是对非危险场所电气装置安装要求的补充。

本部分适用于所有电气设备.包括固定式.便携式.移动式和个人式.这些设备无论是长期安装还是临时安装。

本部分适用于所有电压等级的装置。

本部分不适用于:

煤矿瓦斯气体(甲烷)环境的电气装置;

注:木部分可用于除瓦斯气体(甲烷)之外含有其他煤炸性气体的煤矿井下的电气装置和煤矿地面上安装的电气装置。

-固有爆炸物质和炸药或自燃物质形成的粉尘(例如.炸药的制造和加工)环境;

-医疗室:

由可燃性粉尘和爆炸性气体、燕气或博雾形成的异态混合物形成的危险场所的电气装置。

本部分不考虑粉尘中可燃性或有毒性气体泄漏产生的危险。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件.其版本(包括所有的修改单)适用于本文件。

GB/T 755旋转电机定额和性能(GB/T 755- - 2008. IEC 60034-1:2004 ,DT)

GB/T 1408.1固体绝缘材料电 气强度试验方法第 1部分:工频下试验(GB/T 1408.1- 2006，IEC 60243- 1:1998,1DT)

GB 3836.1- 2010爆炸性环境第1部分:设备通用要求(IEC 60079 0:2007 ,MOD)

GB 3836.2- -2010 煤炸性环境 第2 部分:由隔爆外壳“d"保护的设备(IEC 60079-1。2007，MOD)

GB 3836.3- -2010爆炸性环境第3部分:由增安型“e"保护的设备( IEC 60079 7:2006 ,DT)

GB 3836.4- 2010爆炸性 环境第4部分:由本质安全型“i”保护的设备(IEC 60079-11 2006，MOD)

GB/T 3836.5- -2017爆炸性环境第5部分:由正压外壳“p"保护的设备(IEC 60079-2 : 2009，MOD)

2005.IDT)

GB/T 16927.1

高电压试验技术

第1部分:一般定义及试验要求(GB/T 16927.1- 2011.

IEC 60060- 1:2006 , MOD)

GB/T 18380.12 电缆 和光缆在火焰条件下的燃烧试验第 12部分:单根绝缘电线电缆火焰垂直蔓廷试验1 kW预混合型火焰试验方法(GB/T 18380.12- 2008, IEC 6032- 1- 2:2004.IDT)

GB/T 19212.7电源电压为1 100 V及以下的变压器、电抗器、电源装置和类似产品的安全第7部分:安全隔离变压器和内装安全隔离变压器的电源装置的特殊要求和试验(GB/T19212.7--2012.IEC 61558-2-6:2009 .IDT)

GB/T 21714.3- -2015 雷电防护第3部分:建筑物的物理损坏和生命危险( IEC 62305-3; 2010，IDT)

GB/T 29812工业过程控制 分 析小屋的安全(GB/T 29812- -2013. IEC 61285 :2004,IDT)IEC 60079-16爆炸性气体环境用电气设备第16部分:人工通风保护的分析室[Electrial appar-ratus for explosive gas atmospheres- Part 16: Artificial ventilation for the proteetion of analyzer(s)houses]

3术语和定义

GB 3836.1- 2010 界定的以及下列术语和定义适用于本文件。

注:适用于爆炸性环境的其他术语和定义见GB/T 200.35- 2008.

3.1通用general

3.1.1

有能力的机构competent body能够证明具有对所涉及的安全方面进行评定所需要的相应技术知识和相关技能的个人或组织。

3.1.2

验证档案verificaton dossier显示电气设备和装置符合性的成套文件。

3.2危险场所hazardous areas

3.2.1

危险场所hazardous areas

爆炸性环境出现或预期出现的数量足以要求对设备的结构、安装和使用采取专门预防措施的场所。

注:本部分中的场所是指三维的区域或空间。

3.2.2

非危险场所non-hazardous area

爆炸性环境预期不会大量出现以至不要求对设备的结构,安装和使用采取专门预防揩施的场所。

3.2.3

(爆炸性环境用电气设备的)类别group(or an eletrical equipment for explosive atmospheres)与适用爆炸性环境有关的电气设备的分类。

注:媒炸性环境用电气设备分为二类:

一I类:煤矿瓦斯气体(甲烷)环境用电气设备;

一II 类(可进一步再分类):除煤矿瓦斯气体(甲烷)之外其他煤炸性气体环境川电气设备(见5.5);

四类(可进一步再分类):爆炸t性粉尘环境用电气设备(见5.5)。

GB/T 3836.15- -2017

3.14.3

便携式portable人员携带的设备。

3.14.4

个人式personal

正常使用时由人的身体支持的设备。

4总则

.1 通用要求

为便于选择适当的电气设备以及进行适宜的电气装置设计.依据GB 3836.14- -2014,将含 有气体。燕气和薄雾的危险场所划分为0区.1区和2区,依据GB/T 12476.3- 2017.将 含有可燃性粉尘的危险场所划分为20区.21区和22区。电气设备宜尽可能安装在非危险场所.如不可能时.宜安装在危险最小的场所。

危险场所的电气装置也应符合非危险场所装置的相应要求。但仪有非危险场所的电气装置要求对危险场所来说是不够的。

电气设备及材料应在其功率.电压.电流.频率、工作制的定额范围.以及其他如果不符合可能会影响装置安全性能的特性值的定额范围内安装和使用。霜要特别注意.应确保电压和频本与设备采用的供电系统相适应,并且温度组别由正确的电压.频率及其他参数确定。

危险场所内所有电气设备和电路的选择和安装应符合第5章~第9章的要求.及对特定防煤型式的补充要求(第10章~第18章)。

电气设备应按照文件规定进行安装。应确保可更换部件的型号和额定值正确无误。安装完成后.应按照GB/T 3836.16- -2017 对设备及安装进行初始检查。

装置的设计.设备和材料的安装应考虑便于检查和维护(GB/T3836.16-2017)。

用于特殊环境中的设备和系统.例如研究.开发、小规模试验装置,在没有防爆设备时，如果在授权的专业机构监督下安装.不需要符合本部分的要求。但应符合下列的一项或多项条件:

采取措施确保不形成爆炸性环境;

采取揩施确保设备在出现爆炸性环境时断电,例如,防止由热元件引起点燃;

采取措施确保人员和环境不受燃烧或燦炸带来的危害。

另外,应由具备下列条件的人员书面写出所采取的措施:

熟悉这些措施的要求和其他相关标准。以及在危险场所用电气设备和系统有关的操作规程;-掌握进行评定需要的所有资料。

4.2文件

必须确保任何安装符合相关证书的要求及本部分的要求.以及对安装的装置的其他要求。为达到这一要求,每套装置都应准备验证档案.并保存在安装现场.也可存放在其他地方。如果存放在其他地方,应在安装现场留- -份说明，说明上.述文件的管理者是谁、存放何处等,以便需要时可以随时得到副本。

为了正确安装或对现有装置进行增扩,除了非危险场所的安装要求之外,还需要下列有关资料或文件:

——场所分类文件(见GB 3836.14- 2014 与GB/T 12476.3- -2017). 显示包括危险场所分类和区域范圈(如果是由可燃性粉尘导致的危险.粉尘层的允许厚度)的平面图;.

——选择的点燃影响评定结果(见5.3);

——安装和连接说明书;

——带有特殊使用条件电气设备的文件,例如,防爆合格证号后缀有符号“X”的电气设备特殊使用条件的文件:

——本质安 全系统的系统描述文件(见12.2.5);

——制造商/有资质人员的声明:

——确保设备正确安装的必要信息，由适合该项活动的负责人提供(见GB3836.1--2010使用说明

书);

——进行检在所需的必要信息.例如。设备的清单和位置,备件、技术资料(见GB/T 3836.16- 2017);

——有关计算的详细数据.例如.仪器或分析室换气率的计算:

——由用户或修理单位进行修理时.电气设备修理所必需的信息(见GB 3836.13- -2013);

——适用时.与防爆电气设备类别或进-一步分类相关的气体或燕气分类;

——气体或蒸气的温度组别或点燃温度:

——外部影响和环境温度。

可燃性粉尘环境的附加要求:

——设备与使用场所和环境相适应的有关文件。如:温度范围.防爆型式。防护等级、防腐;

——材料特性,包括电阻率.可燃性粉尘云的点燃温度.可燃性粉尘层的点燃温度和可燃性粉尘云的最小点燃能量应作记录:

——布线系统类型及其布线方式平面图;

——电缆引人方式符合特定防爆型式要求的选择依据的记录:

——电路标识的图纸和一 .览表。

注:检证档案可用纸质文件或电子格式保存。也可根据相关规定(如果有)改变文件的保存方式。
