VOC在线监测系统原理解析

1、M-3000S型VOC在线监测系统的测量原理

综合来说，VOC在线监测系统分为两种，一种是有组织废气的监测，有组织废气的检测是指有烟囱排放量的废气采集，也被称为固定源监测。另一种是无组织的废气监测，无组织的废气检测是指室外环境监测，即工厂环境空气废气监测，也被称为厂界监测。

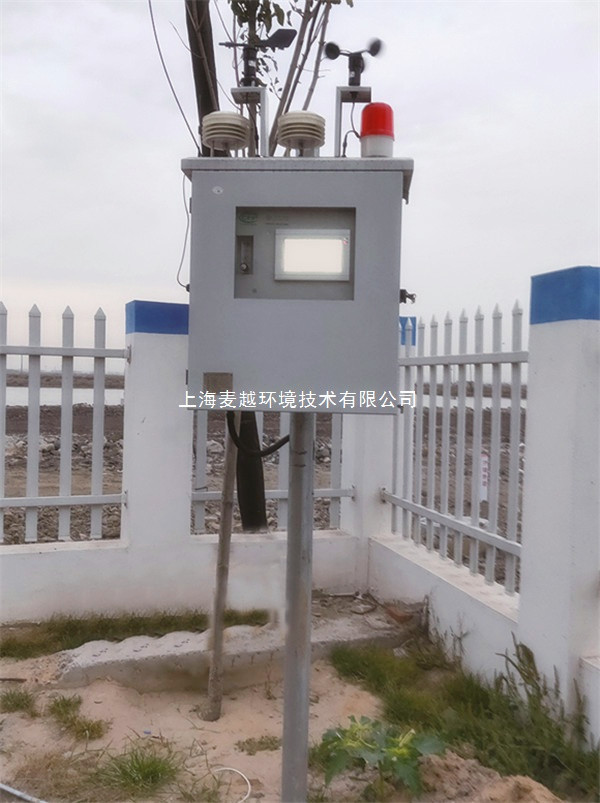

环境空气（厂界）在线监测图示

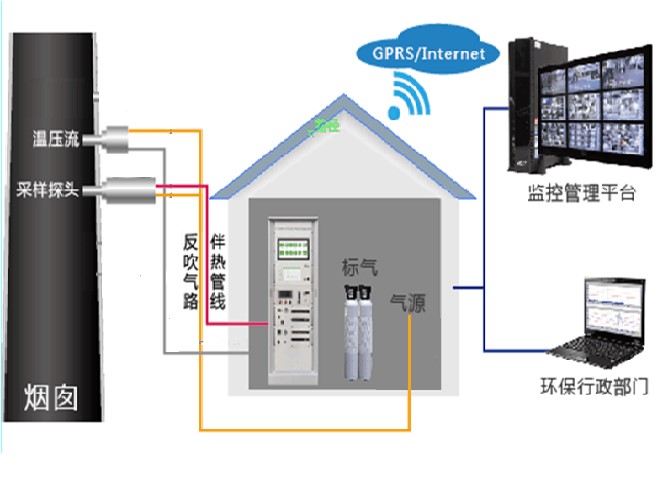

固定污染源在线监测图示

       VOC在线监测系统采用技术成熟、性能稳定的 GC-FID 技术，同时对环境空气中的痕量组分采用了先进的富集技术。待分析样气通过采样系统后经过除尘等预处理进入分析仪，分析仪内置工作软件控制采样泵和质量流量计(MFC)，通过定量环/预浓缩管进行精确定量，然后由预置程序控制切换膜阀，载气携带样气进入色谱柱进行分离，分离后的组分依次进入高灵敏度检测器检测，内置工作软件自动完成数据采集、分析、处理、存储和传输。分析仪内置带温控切换膜阀，避免高沸点物质残留;全流路的高精度电子压力控制系统 提高气体流路控制精度，保证了数据的重复性和准确性以及仪器长期运行的稳定性。

2、色谱分析仪优势

M-3000S型VOC在线监测系统仪器有以下优势：一体化检测，单台色谱同时检测多种因子个性化定制，根据一厂一策进行定制化服务，EPC：电子压力控制，精精确控制气路流量，检测精度高：ppb级检测精度，拓展性高：单台色谱同时检测多种因子，稳定性好：24时满量程漂移<0.5%，使用寿命长：主机使用寿命长达10年以上。

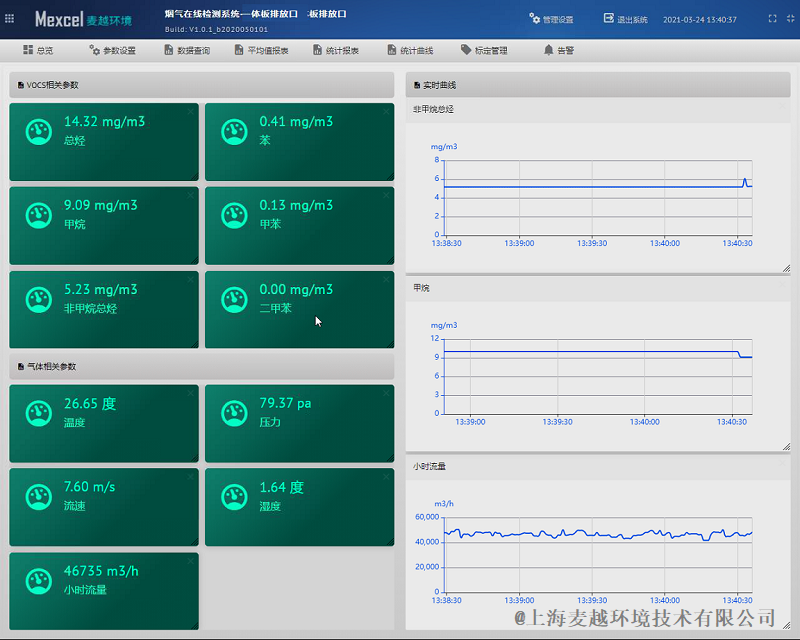

3、典型案例图谱
