汽车4S店vocs在线监测系统fid应用方法

汽车4S店VOCs特点：

汽车4S店产生的大气污染物主要为喷漆废气、晾干废气、焊接烟尘及补胎废气。

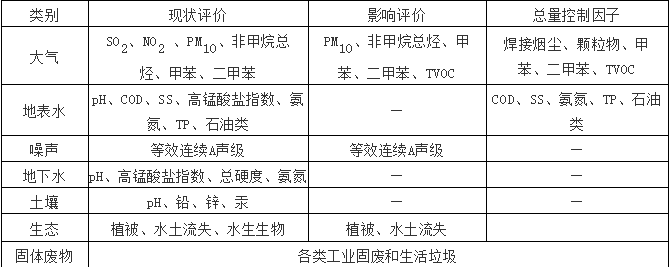

汽车4S店的环境影响评价因子：

‘’

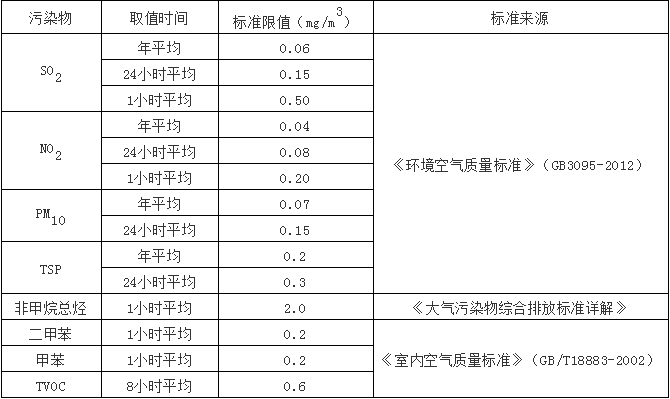

汽车4S店环境空气质量标准：

注意：由于喷漆车间排放的有机废气成分复杂，因此改用TVOC（挥发性有机化合物）。

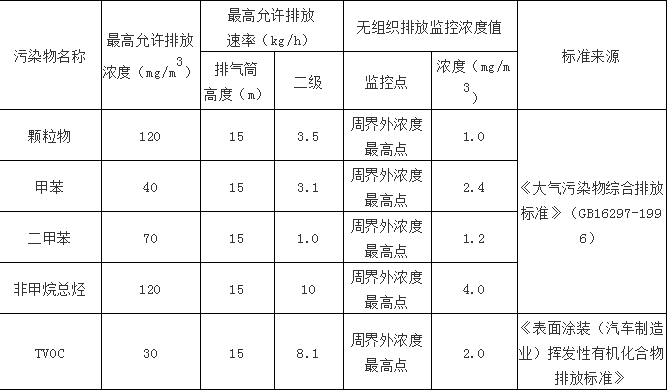

汽车4S店的空气污染物排放标准：焊接烟尘，漆雾颗粒，甲苯，二甲苯和非甲烷总烃的排放应符合《大气污染物综合排放标准》（GB16297-1996）。 TVOC是指“广东省汽车表面涂层”挥发性有机化合物的排放标准。

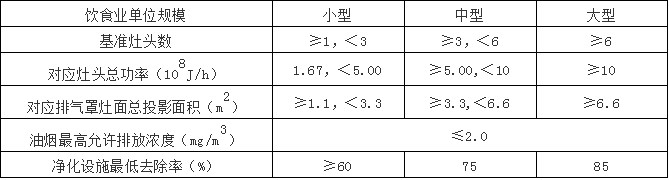

汽车4S店食堂中产生油烟废气参照执行《饮食业油烟排放标准》(GB18483-2001)中的小型饮食业单位的有关标准：油烟上限允许排放浓度2mg/m3，净化率≥60%。

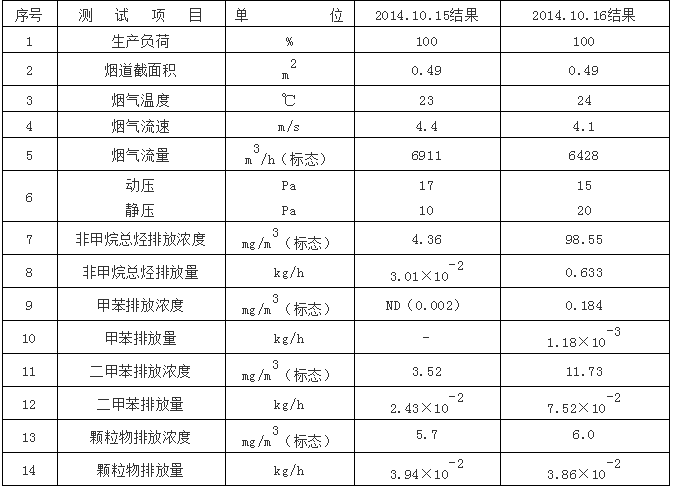

典型汽车4S店排气筒监测数据：

由上表监测结果可知，项目喷漆过程中产生的特征污染物甲苯、二甲苯、非甲烷总烃、颗粒物的上限排放速率分别为0.184mg/m3、11.73mg/m3、98.55mg/m3、6.0 mg/m3，符合排放标准。

主要功能：

汽车4S店有机挥发物在线监测系统，实现了在线监测，数据采集，模型计算，数据访问，网络发布，报告查询，报警控制，维护管理等功能，主要包括：

监测温度，湿度，VOC水平等，并通过无线网络或手机短信，实时在线，主动上报数据（GPRS / CDMA / 3G可选）将监测数据传输到监测中心；

通过传感器检测参数全面分析城市大气中VOC的状况；

监控探头断线报警功能；

基于电子地图或表格实时显示每个监控终端的在线数据；

长期存储实时数据，事件记录和操作记录；

系统既可以显示某个监控点的趋势曲线，也可以同时显示多个监控点的趋势曲线，通过分析比较，实现预测预警功能；

监视中心会针对通信失败和数据超限生成警报，并将警报的时间和原因记录到数据库中。告警方式有窗口提示，声音告警和短信发送。

可以通过设置不同的查询条件（包括时间，用户，数据范围等）从数据库中获取各种历史数据，还可以查询警报记录以获取警报的时间和原因。可以分析各种数据。在权限范围内实现局域网内的数据共享；

系统可以输入每个公厕的名称，设备类型的数目等，以及现场联系人的姓名和电话号码，使用方便；

可以使用标准环保协议，通用MODBUS协议或优化的自定义通信协议，并且在接收时会自动识别数据。并可以根据用户要求增加通讯协议；

根据系统要求，可以为每个采集终端设置不同的采集间隔。

在线监测终端：

产品特点：

•  拥有专业的预处理系统，对样气进行有效的净化，保证进入分析仪的气体中没有干扰测量的杂质，为测量精度提供保障。

• 设备具有远程诊断、远程操作等功能，运行维护更加便捷。

• 采用英国进口科尔康双红外宽频可燃气体探测器，测量精度高，响应时间快，检测灵敏度高，数据可靠。

• 工业级的EMC模组，应对严酷的现场环境干扰。

• 提醒和报警功能齐全：传感器到期提醒功能、超浓度报警功能、超温湿度报警功能、故障报警功能、仪表标定提醒功能。

技术指标：

• 设备名称:M-2000S TVOC-LEL 在线监测系统

• 检测器:FID检测器；满足107  动态线性范围

• 监测原理：GC-FID（气相色谱法分离，FID检测）

• 使用温度：-10℃～50℃；

• 监测范围：甲烷、非甲烷总烃、苯系物、甲醇等特征有机物

• 分析仪配置：双切换阀（VICI）+三色谱柱（Agilent）+双检测器（FID）

• 量程：0～30000ppm； 可调

• 检测下限：0.03mg/m³或0.05ppm（甲烷）

• 重复性：≤1%

• 氢气使用时间：≥8h

• 电池使用时间：≥6h

• 采样流量：≥0.6L/min

• 探头要求：伴热温度120℃～200℃可调

• 分析周期：＜1min

• 仪器重量：＜12kg
