VOCs在线监测系统运营管理中现存的普遍问题

一、产品介绍

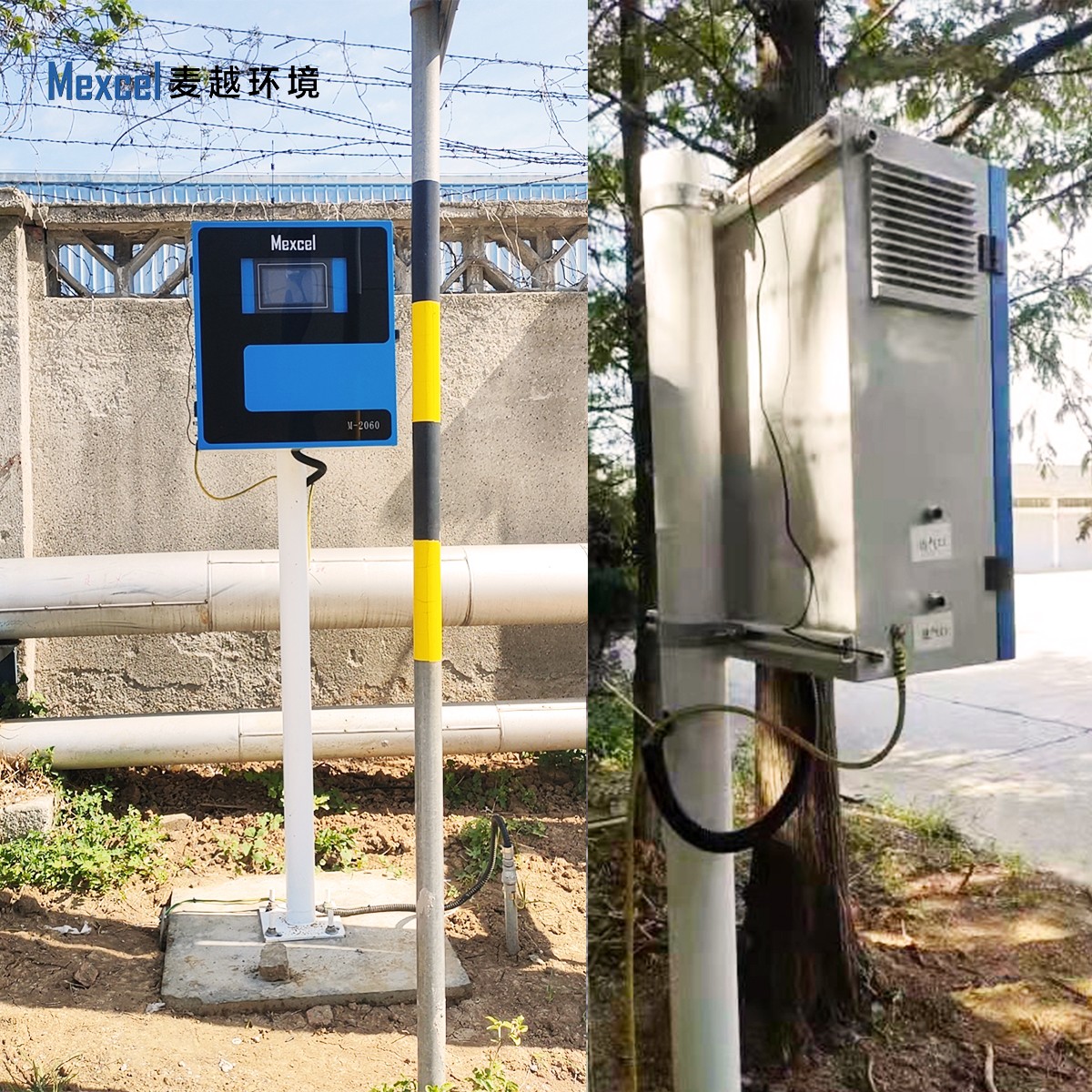

M-3000S型VOCS在线监测系统是由上海麦越环境技术有限公司研发、生产的一款测量大气中VOCS含量的在线监测产品。主要针对工业生产过程中产生的高温、高湿、高粉尘、油水混合等恶劣环境而设计，为避免高温、油性物质等对气体浓度检测不准提供在线连续监测解决方案。目标气体经过预处理系统后，得到气体检测仪需的干净气体，减少在处理过程中被测气体的损耗，保证气体浓度检测的准确性，能有效延长气体传感器的使用寿命和精度。该系统可输出4-20MA、标准的MODBUS RS485，可与网络系统连接，实现远距离实时监测，保障人员安全，确保安全生产。

二、voc在线监测组成

1、检测装置（标配）：可实现VOC气体实时在线监测。
2、采样装置（标配）：内置真空泵，长寿命，大负载，可连续工作8000-10000H以上。
3、高效冷凝装置（标配）：能高效低冷凝采样气体，释放冷凝水；也可以选用压缩机冷凝器。
4、排水装置（标配）：采用自动排水装置，保证冷凝水及时排走，可实现定时排水和自动排水。
5、四级过滤装置（标配）：除尘、除油、除水、干燥。
6、温度（标配）、压力监测与控制装置（选配）：对入口温度、压力监测和控制，保证不因高温高压导致处理效果不理想。
7、漏电保护装置（标配）：内置30MA漏电跳闸开关，防止因线路老化、操作不当导致触电，造成人员伤亡，财产损失。
8、恒温加热装置（选配）：避免了在采样过程中，因遇低温环境，导致被测气体液化，导致测量不准；确保进入气体分析仪的气体温度恒定，避免温度变化对分析仪准确性造成影响。
9、反吹装置（选配）：内置强力空压机，可实现定时及手动反吹，防止因粉尘过多，堵塞进气嘴。

三、系统特点

 VOC 系统采用了多项独创性的技术，系统主要具有以下特点：

l 采样系统

1. 系统采用全热法，从采样到分析全程高温，无需除水，有效避免样品损失，保证监测数据准确可靠，符合美国、欧盟的标准；

l 预处理系统

1. 采样管线、主流路器件选用抗腐蚀和惰性化的材料，减少样品吸附，数据可信度高；

2. 具备配合正压防爆柜防爆设计，可安装在防爆区域，安全可靠。

l 在线气相色谱仪

1. 采用气相色谱法，是国际*的VOC检测方法，满足美国EPA标准的技术要求；

2. 产品中40%的采用进口零部件，保障仪器长期稳定运行，降低人工维护成本；

3. 经过长期测试，保证数据*率，保证数据上传有效性；

4. 压力精度达到0.001psi，控温精度达到0.01ºC，保留时间锁定，数据重复性好，准确度高；

5. 断电恢复现场，断气保护，实现无人值守；

6. 系统支持计划操作，可实现定期全自动校准、全自动、全自动老化，*大限度减少维护量；

7. 日志记录、自动报警、异常模块提醒、支持短信报警；

8. 易于诊断，完善系统自检过程，可迅速诊断系统故障，系统提供300多种错误代码，维护人员迅速定位问题；

9. 远程控制，厂家可迅速提供技术支持。

l 气源

1. 在线氢气发生器，机架式设计，全中文液晶显示，自动补水，自动显示流量，*大限度的避免了碱液的危害。

2. 在线空气发生器，采用高温催化氧化技术净化烃类物质，内置进口脱水膜和颗粒过滤装置，是零气洁净干燥。

3. 空压机，低噪声，大容量，减少启动次数，降低气体中的水分。

l 数据采集系统

1. 符合HJ75和HJ76的要求。

2. 合规编制CEMS小时报表、 日报表、月报表、年报表。

3. 显示和记录系统监测污染物的监测数据和标等报警信息。

4. 生成并保存运行操作记录报告和掉电记录报告，系统操作和运行状态记录日志。

l 辅助监测系统

n 温压流一体机，根据工况需求定义量程范围。

l 系统

n 标气，根据工况需求定义浓度。


四、使用环境条件

 VOC 系统可以在恶劣的环境下长期安全运行，系统运行满足以下条件：

² 供电电压：220(±10%) V AC/(50-60) Hz

² 分析小屋内的系统部件环境温度：（5～35）℃

² 分析小屋外的系统部件环境温度：（-30～60）℃

² 湿度：(0-90%)RH

² 气压：（86～106）kPa

² 烟气温度：≤400℃

² 有设备的用电量（KW）：主机柜功率≤2 KW，伴热管功率为38W/m

 VOC 系统具有防尘、防雨、防电磁辐射、防雷、防低温和防火的设计

产品概述本产品属于质量监测仪器。它不仅具有灵敏度高，线性范围宽的特点，而且对操作条件的变化相对不敏感vocs在线监测系统，稳定性好voc在线监测|vocs在线监测。它特别适用于常量或痕量的常规分析。由于其快速响应，它可以与毛细管分析技术结合使用，以快速分析痕量。它是使用广泛的气相色谱仪器。产品原理气相色谱分析技术是一种多组分混合物的分离和分析技术。使用气体作为流动相（载气），当样品送入并蒸发时，载气携带进入填充柱或毛细管柱。由于样品中各组分的沸点，极性和吸附系数不同voc在线监测系统，组分在柱中分离，然后根据组分的物理化学特征依次检测连接到柱的检测器，后通过色谱法将转换的电信号发送到色谱工作站。工作站记录并分析每个组分的气相色谱图，以获得每个组分的分析结果。其工作原理示意图如下：

VOCs在线监测设备简介：VOCs在线监测系统可以监测固定污染源，工厂和公园内挥发性有机化合物气体的实时监测，统一收集，分析和保存数据，实时反映污染排放voc在线监测设备。 vocs自动监控报警系统的主要功能包括烟雾预处理，在线监测，数据处理，自动报警和数据联网。 VOCs在线监测设备监测目标：1）工业排放有机挥发性废气2）总烃（THC）和非单烷烃总烃（NMHX），苯，二甲酰胺，烷烃在排放管道中定量和定性分析烯烃和循环芳烃3）工业区或化学区的有毒有害有机化合物4）污染源的在线监测VOCS 5）臭氧有机硫化物的在线监测6）工厂边界的多点无组织排放监控建立企业污染源排放核算模型企业的排放量与其资源消耗正相关。也就是说，通过建立企业污染源排放核算模型，我们可以判断在线监测设备提供的数据是否是通过与其他参考系统的比较获得的。正常。因此，环保部门可以运用信息技术，建立污染源自动监测系统中不同污染源类别和不同行业的污染源排放核算模型。然后，在系统中，每个企业的生产和流量系数可以根据污染源类型，排放法，生产过程，污染处理设施设计和每个企业的处理量计算，然后结合企业的用电量，用水量和历史同时排放量。排放量和类似企业的排放量分别计算企业产生的污染量。如果根据自动监测设施的监测结果计算出的污染源远离根据系统中的会计模型计算的污染源，则企业有可能存在欺诈性监测数据，企业可以列为清单企业。环保部门将对这些公司进行现场检查，以核实自动监测设施和监测数据是否具有欺诈性。

我国VOCs排放的特点：

① 排放组分复杂，多为混合物，性质差异大。

② 排放行业众多，各行业涵盖范围广。

③ 排放条件差异大，运行工况难把握。

④ 排放环节多而散，无组织逸散普遍。

专注于挥发性有机废气（VOCs）、危害性气体（HAPs）的治理及在线分析监测领域的技术开发。核心技术产品包括蓄热式氧化炉（RTO)、蓄热式催化氧化炉（RCO)、催化氧化炉（CO）、直燃炉（TO)、沸石转轮+氧化炉系统蓄、 在线监测系统等。欢迎各界朋友前来咨询。

VOCs主要测量非碳烷总烃，采用气相色谱法测量非碳烷总烃。由现场探头取压管线部分、预处理载气部分、色谱分析仪部分和数采部分组成。现场检测设备把烟气通过射流泵恒流抽至预处理系统，经预处理减压，干燥后的样品通过色谱分析仪中的色谱柱系统，根据介质组分的不同，出柱系统的时间不同区分各组分含量，再经氢火焰燃烧，测量出总烃量和碳烷量，相减得出非碳烷总烃的含量，经过数采运算后，通过无线4G网络将数据上传到环保局监测中心的计算机系统。环保监测中心可以随时调用日报、周报、月报、年报，达到实时监测的目的。

油烟在线监测设备为臭氧发生器提供干燥的气体，这样臭氧发生器的效率才会高。其次，油烟在线监测设备为仪器校准提供了洁净的气体，从而来测量仪器木身的木底信号。

改进后的零气发生器由二部分构成，一个容器里装的是硅胶，它能够吸收大气中的水蒸气，保持空气的干燥，这才使臭氧发生器能有较高的臭氧产生率。二个容器是分子筛和活性炭。分子筛是选择性吸附和催化，活性炭的作用主要用十吸附空气中的一些干扰成分，像CO，CO2，SO2，NO2，NH3、乙烯和苯等物质。且分子筛和活性炭是分层装入的，这样可以较好地过滤杂质。气体再经过高温炉，经过高温可以把残余的水分及甲醛和甲苯等有机气体除去，以免在高压制臭氧时与臭氧再次发生反应产生其它的杂质。此外，将采用工业纯氧制作零气，大大减少了其它杂质气体的影响，这是从根源上减少反应室玻璃窗污染的重要措施。

本公司坚持以“质量至上、诚信为本、用户至上”的经营方针，设计精心、制造优良、达标、服务至诚、用户满意是我们的经营理念，信守合同提供价廉的产品是我们的经营策略。我公司一如既往坚持推进规范生产，应用高新技术，强化过程控制，完善售后服务，用良好的社会与经济效益推动我国环保产业和企业的发展是我们的经营目标。为“打好蓝天保卫战”；为“治理大气污染”；为“后人打造蓝天白云而坚持不懈”是绿美佳肩负的使命。

今天咱们说说VOCs与臭氧、PM2.5之间的关系。

　　VOCs是挥发性有机化合物的英文称呼，美国认为任何能参加大气光化学反应的有机化合物都是VOCs。VOCs是很多种化合物的合体，包括烷烃、芳香烃类、烯烃类、卤烃类、酯类、醛类、酮类等。它在光照条件下会与氮氧化物发生反应，生成臭氧。而PM2.5通过氧化、吸附、凝结等过程生成二次有机颗粒物。

　　由此可见，VOCs与臭氧、PM2.5是相互联系的。

　　VOCs的来源已经是老生常谈了，分为自然排放和人为排放。人为排放占比高，尤其是工业制造，石油、化工、医药、农药化工产业，汽车制造、机械设备制造、家具制造等制造业，包装、印刷行业，还有日常生活中用到的燃料、涂料、化妆品、消毒剂等都会排放VOCs！

　　这么一看，生活中到处都是VOCs的排放点！

　　VOCs很难治理，因为排放源小且分散，几乎覆盖各行各业，而且种类繁杂，成分复杂。

　　如何降低VOCs排放量？还是那句话，从源头减少。一是回收处理含VOCs的废气；二是对生产过程中的VOCs泄漏进行封堵或回收；三是减少化石燃料的使用，从源头控制VOCs污染物的产生。
